Shimen Reservoir Bridge

From HighestBridges.com
Jump to navigationJump to search

Shimen Reservoir Bridge
石门水库大桥
Hedongdianzhen, Shaanxi, China
(197) feet high / (60) meters high
814 foot span / 248 meter span
2018



The Shimen Reservoir Bridge is a pair of parallel concrete filled steel tubular CFST arch bridges on the G85 Baoji to Hanzhong expressway in Shaanxi Province.

The main arch of the Shimen Reservoir Bridge is composed of a CFST Concrete Filled Steel Tubular span of 248 meters with a span to rise ratio of 4:1. The bridge deck is 32 meters wide.

The route is famous for the 15.56 kilometer long Tiantaishan tunnel that is the longest 6-lane expressway tunnel in the world located just south of Baoji city.

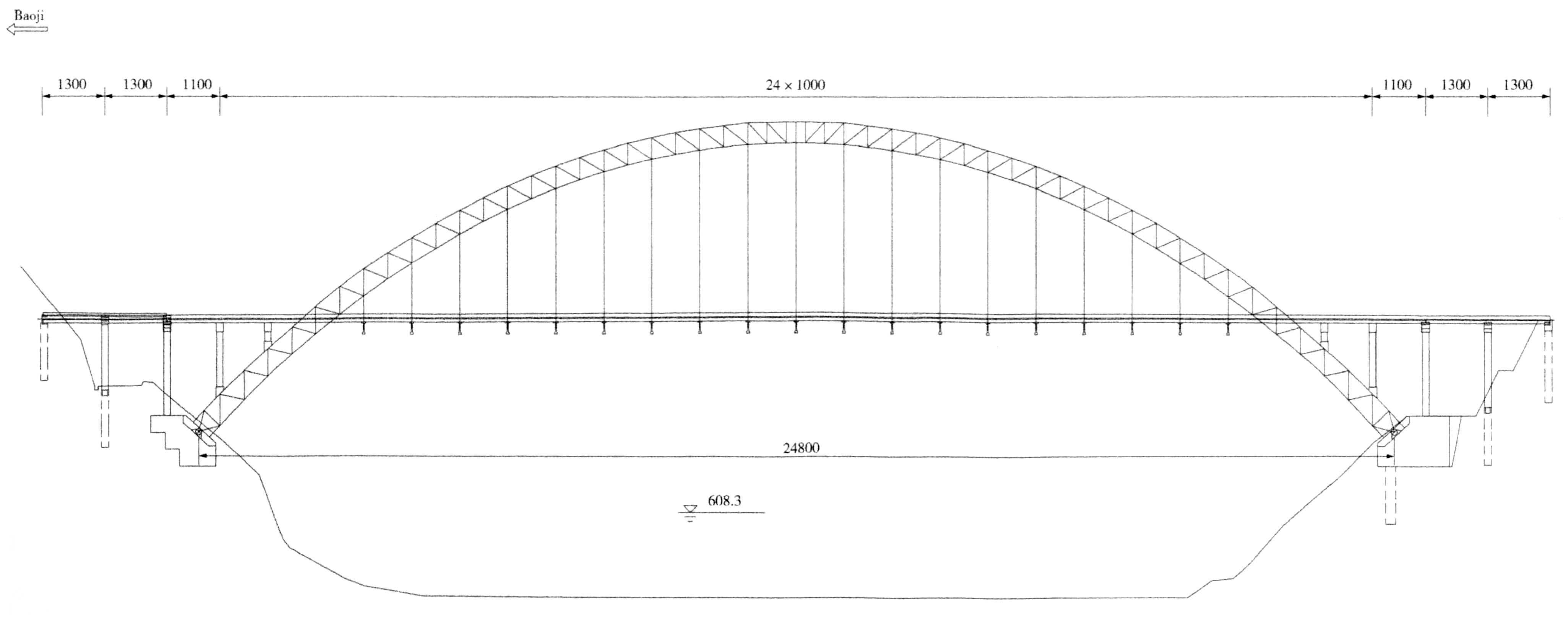

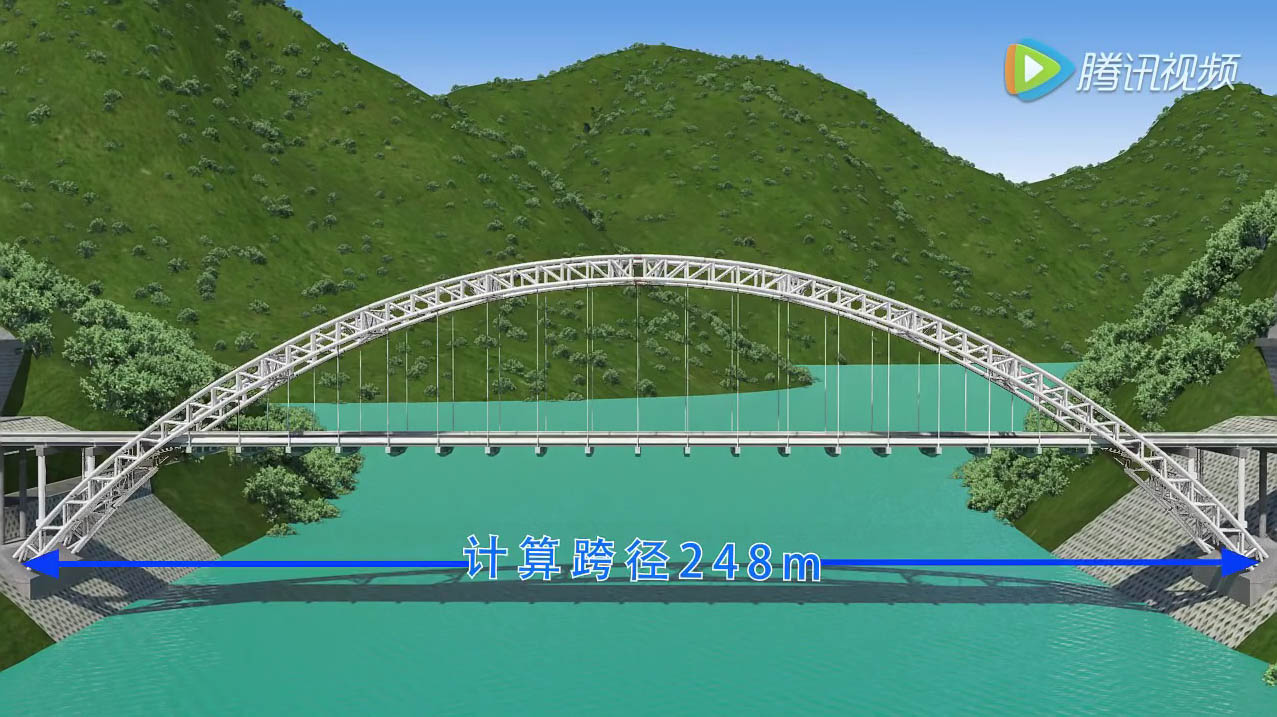

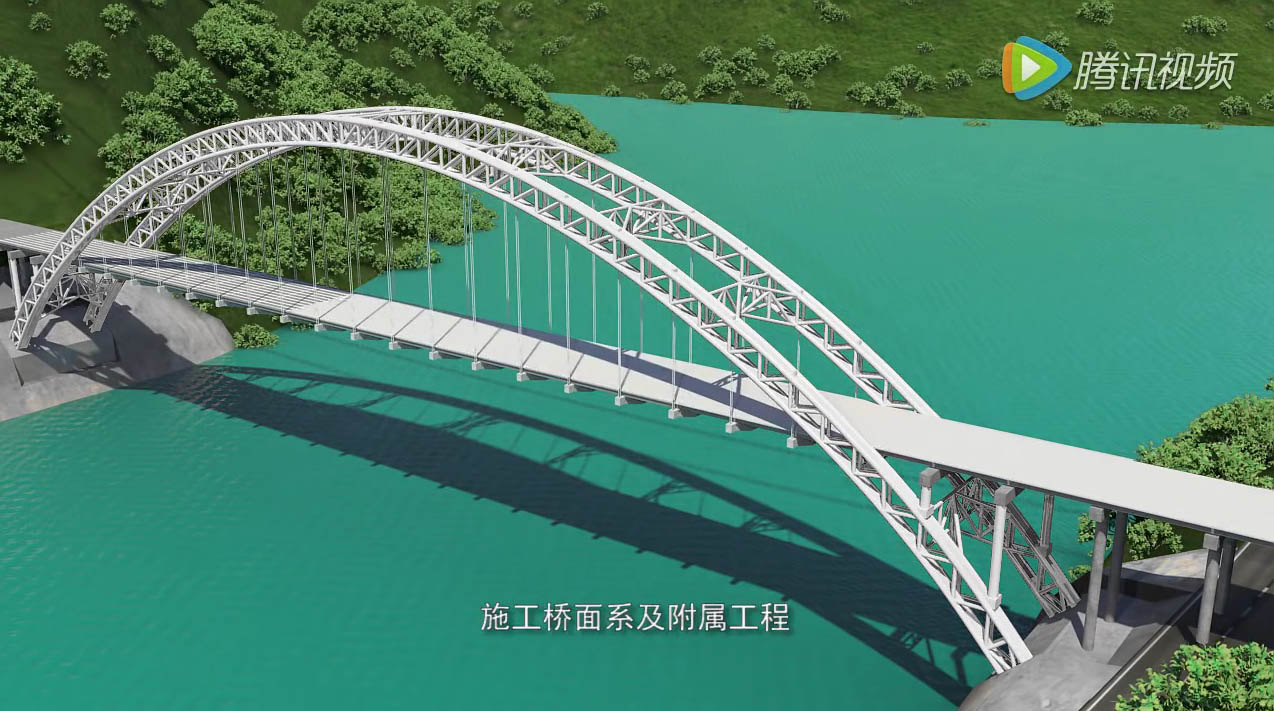

Shimen Reservoir Bridge Elevation

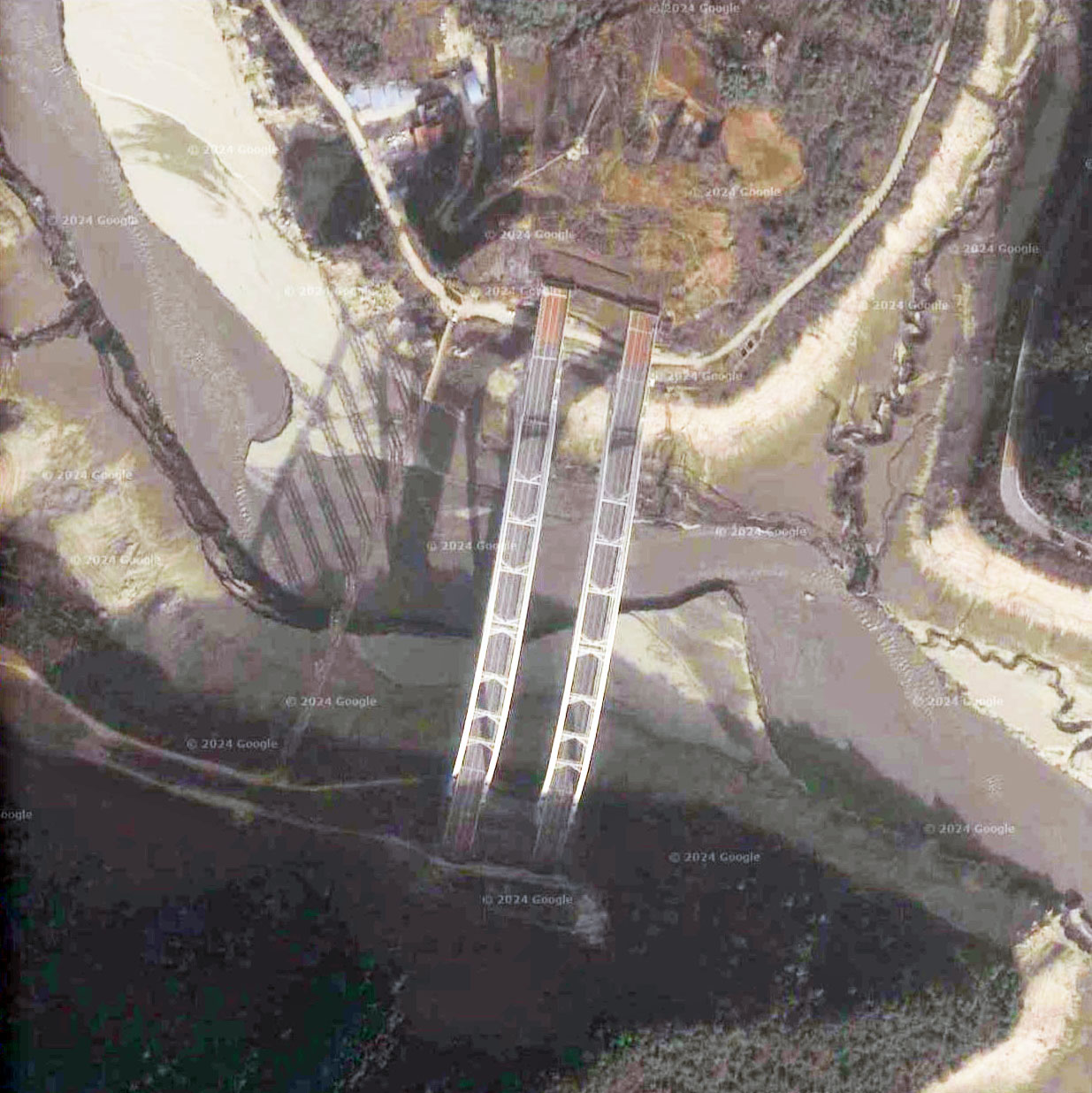

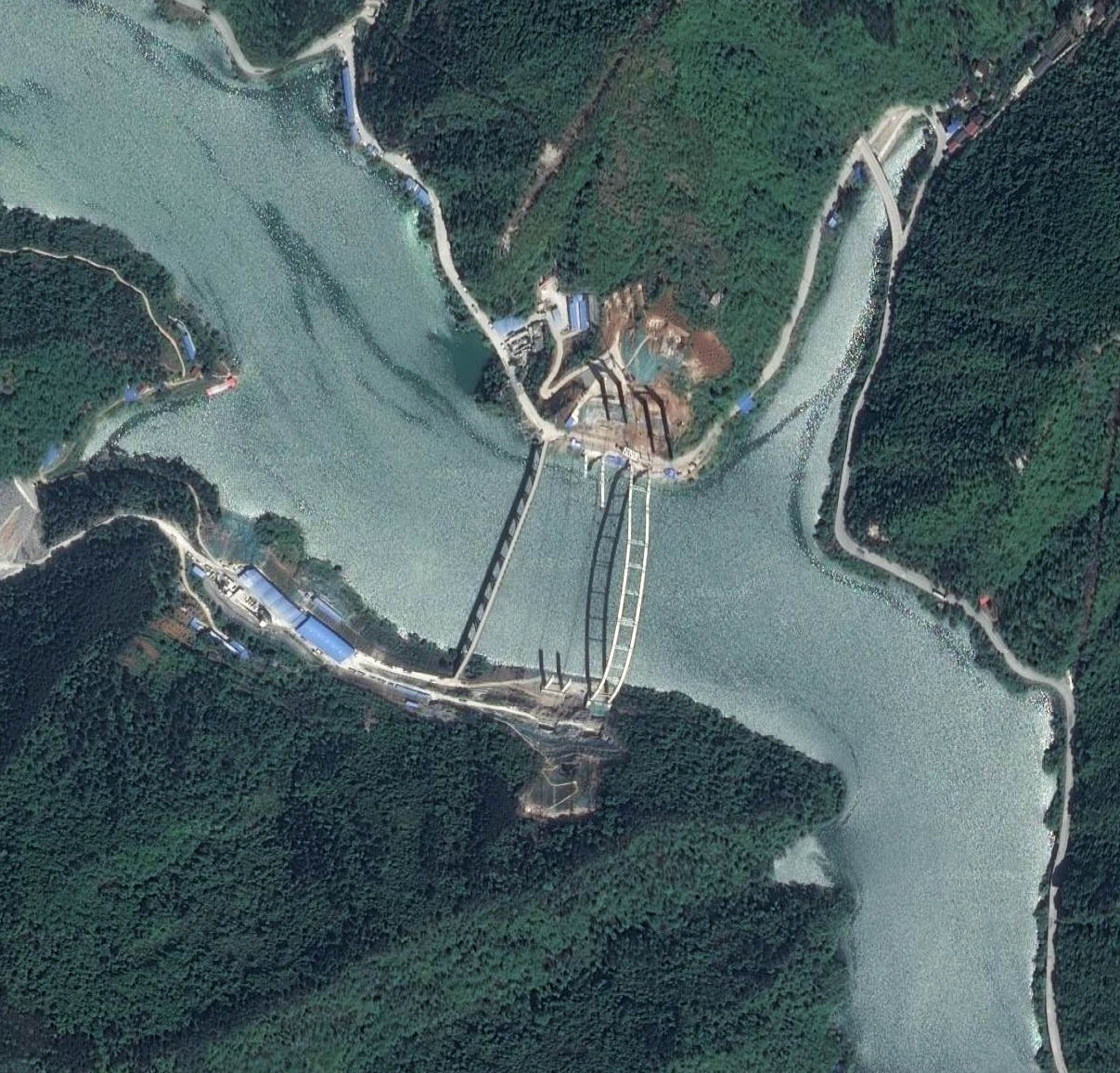

Shimen Reservoir Bridge satellite image.

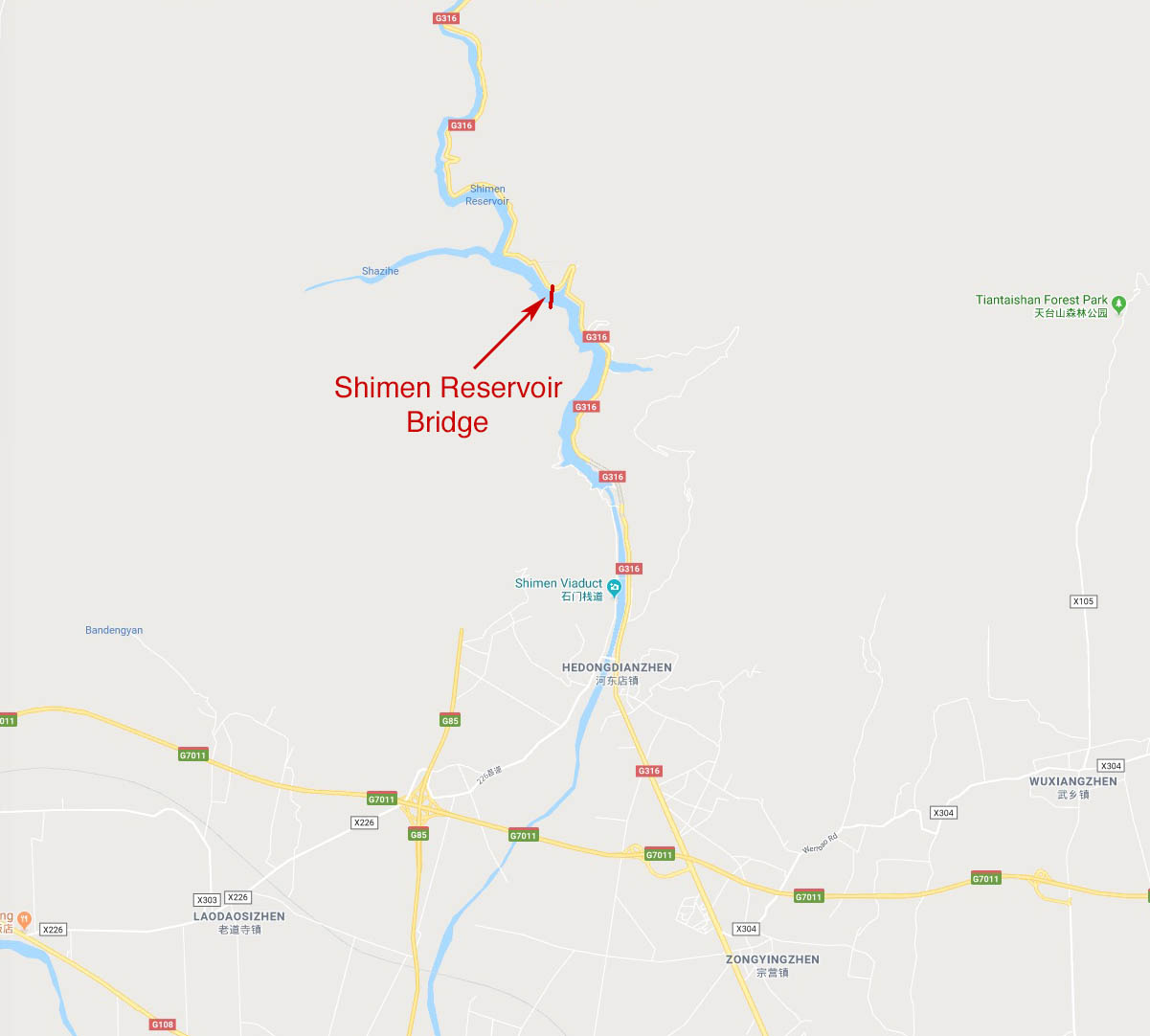

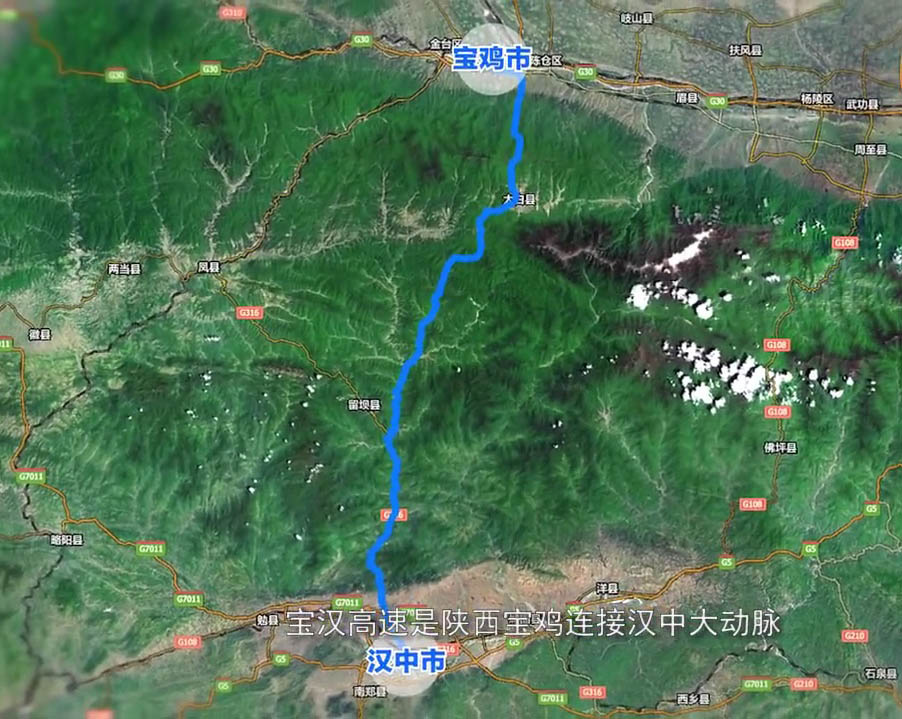

Shimen Reservoir Bridge location map.
